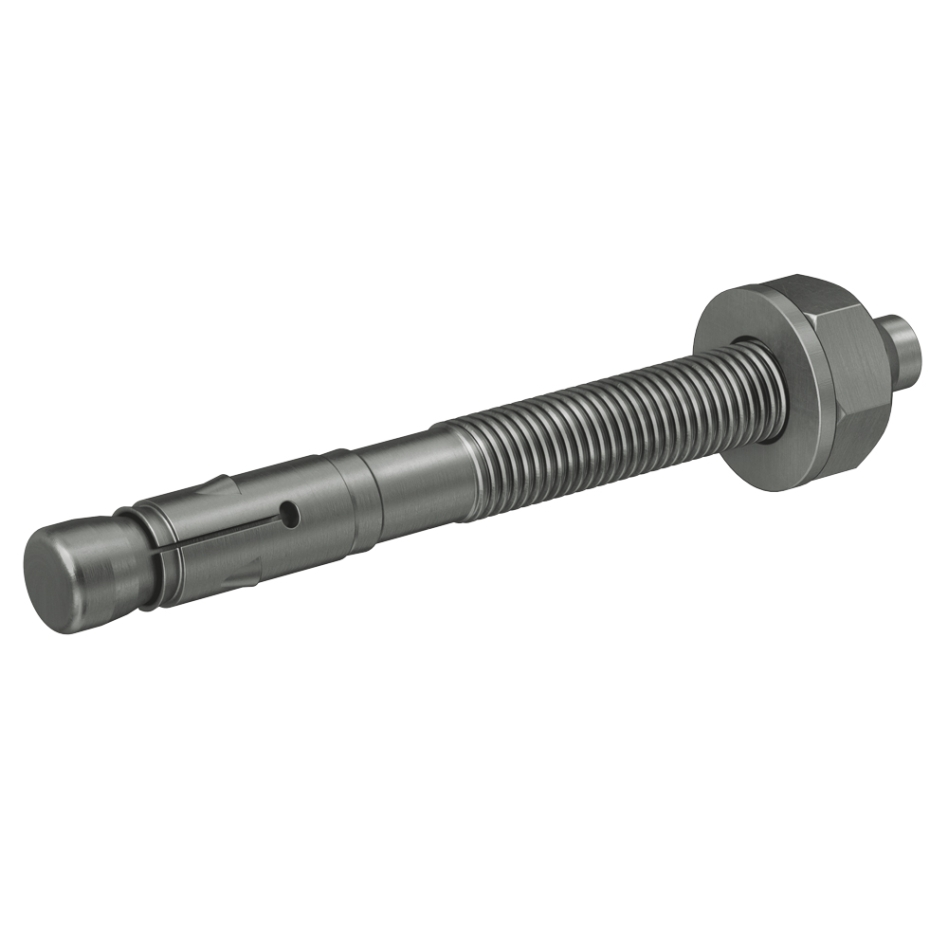

Fischer 501399 Anclaje pasante FAZ II 8/30 Acero inoxidable A4 50 piezas
El anclaje de perno de acero inoxidable para los requisitos más exigentes en hormigón. Fuerte y flexible. Fuerte y flexible. El anclaje pasante fischer FAZ II A4 es el anclaje de acero inoxidable para las más altas exigencias. Con este anclaje, se aseguran cargas pesadas en hormigón fisurado. Gracias a su sencilla instalación, el FAZ II A4 se puede utilizar de forma especialmente flexible. La probada abrazadera de expansión guía las cargas de forma especialmente fiable en el hormigón y garantiza la máxima capacidad de carga. Con la versión de acero inoxidable, las cargas se aseguran en exteriores. El anclaje de acero es, por ejemplo, ideal para fijar barandillas, consolas, estructuras de acero y puertas.
Ventajas
- Con la probada abrazadera de expansión, se consiguen las máximas capacidades de carga. Como resultado, se requieren menos puntos de fijación y placas de anclaje más pequeñas.
- Menos golpes de martillo y un deslizamiento mínimo al apretar garantizan una instalación notablemente más fácil y cómoda.
- Las homologaciones internacionales garantizan una seguridad óptima y el mejor rendimiento. Las aplicaciones en zonas sísmicas también están cubiertas por estas homologaciones.
Propiedades características
- Fijación fuerte: el clip de expansión garantiza la máxima capacidad de carga.
- Menos puntos de fijación y placas de anclaje más pequeñas ahorran tiempo y costes.
- Fácil montaje: menos golpes de martillo y mínimo deslizamiento al apretar.
- Esto ahorra tiempo y esfuerzo.
- Acero inoxidable: máxima seguridad para uso en exteriores.
Aplicaciones
- Estructuras de acero, pasamanos, consolas, escaleras, bandejas portacables, maquinaria, escaleras, vallas, sistemas de fachadas, estructuras de madera.
Materiales de construcción
- Aprobado para: Hormigón C20/25 a C50/60, fisurado y sin fisurar
- También apto para: Hormigón C12/15 C80/95 (clasificación disponible)
Aprobación
- ETA-05/0069 DoP No. 0009 DoP No. 0081 DoP No. 0121 DoP No. 0756-CPD-0062 ESR-2948
Montaje
- El FAZ II es adecuado para montaje de orificio pasante y orificio frontal; También apto para montaje separado bajo ciertas condiciones.
- Antes del montaje, coloque la tuerca hexagonal en la posición óptima (el pasador de inserción sobresale aproximadamente 3 mm de la tuerca hexagonal).
- Cuando se aplica el par, el perno cónico se introduce en la abrazadera de expansión, sujetándolo así contra la pared del pozo.
- El alivio de la cabeza permite un fácil uso del anclaje.
- Para la instalación en serie, recomendamos el uso de la herramienta de montaje de pernos de anclaje FABS.
Datos técnicos
- Aprobación Aprobación ICC
- Aprobación sísmica C1
- Diámetro del pozo d0 8 [mm]
- Profundidad mínima del pozo para montaje pasante h2 85 [mm]
- Longitud del tapón l 95 [mm]
- Máx. Longitud útil de elevación, soporte/elevación, tfix rojo 30/40 [mm]
- Rosca Ø x longitud M 8 x 58 [mm]
- Ancho de llave SW 13 [mm]
Suministrado de serie
- 50 piezas
