Anclaje pasante Fischer 95419 FAZ II, acero electrogalvanizado 12/10, 20 unidades
El perno de anclaje para los requisitos más exigentes en hormigón. Fuerte y flexible. El anclaje pasante Fischer FAZ II es el anclaje de acero para las más altas exigencias. Con este anclaje, se aseguran cargas pesadas en hormigón fisurado. Gracias a su sencilla instalación, el FAZ II se puede utilizar de forma especialmente flexible. La probada abrazadera de expansión guía las cargas de forma especialmente fiable en el hormigón y garantiza la máxima capacidad de carga. Con la versión de acero galvanizado, las cargas se aseguran en interiores. El anclaje de acero es, por ejemplo, ideal para fijar barandillas, bandejas portacables y consolas.
Ventajas
- Con la probada abrazadera de expansión, se consiguen las máximas capacidades de carga. En consecuencia, se requieren menos puntos de fijación y placas de anclaje más pequeñas.
- Menos golpes de martillo y un deslizamiento mínimo durante el apriete garantizan una instalación notablemente más fácil y cómoda.
- Las homologaciones internacionales garantizan una seguridad óptima y el mejor rendimiento. Estas homologaciones también cubren aplicaciones en zonas sísmicas (Seismik).
Características clave
- Con clip de expansión para la máxima capacidad de carga: en consecuencia, se requieren menos puntos de fijación y placas de anclaje más pequeñas. Esto ahorra tiempo y costes.
- Deslizamiento mínimo durante el apriete. El montaje sencillo reduce el tiempo y el esfuerzo.
- Con aprobación para hormigón fisurado y pruebas de fuego: máxima seguridad.
Aplicaciones

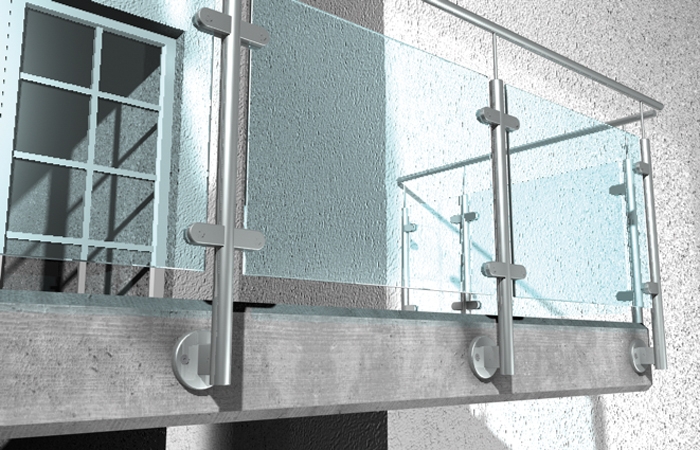

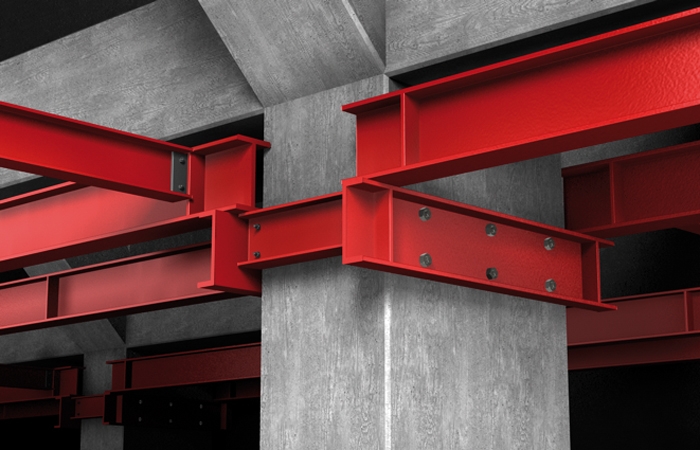

- Estructuras de acero, pasamanos, consolas, escaleras, bandejas portacables, maquinaria, escaleras, cercas, sistemas de fachadas, estructuras de madera.
Materiales de construcción
- Aprobado para: Hormigón C20/25 a C50/60, fisurado y sin fisurar
- También apto para: Hormigón C12/15 Hormigón C80/95 (clasificación disponible)
Aprobación
- ETA-05/0069 DoP No. 0009 DoP No. 0081 DoP No. 0121 DoP No. 0756-CPD-0062 ESR-2948
Montaje
- El FAZ II es adecuado para montaje en orificio pasante y orificio frontal; también es adecuado para montaje separado bajo ciertas condiciones.
- Antes del montaje, coloque la tuerca hexagonal en la posición óptima (el pasador de inserción sobresale aproximadamente 3 mm de la tuerca hexagonal).
- Cuando se aplica el par, el perno cónico se introduce en la abrazadera de expansión, sujetándolo así contra la pared del pozo.
- El alivio de la cabeza permite un fácil uso del anclaje.
- Para la instalación en serie, recomendamos el uso de la herramienta de montaje de pernos de anclaje FABS.
Datos técnicos
- Aprobación Aprobación ICC
- Aprobación sísmica C1/C2
- Diámetro del pozo d0 12 [mm]
- Mín. Profundidad del orificio para montaje pasante h2 100 [mm]
- Longitud del tapón l 110 [mm]
- Longitud útil máxima elevación, soporte/elevación, rojo tfix 10/30 [mm]
- Rosca Ø x longitud M 12 x 61 [mm]
- Ancho de la llave SW 19 [mm]
Suministrado de serie
- 20 piezas
